GIÁC HÚT CHÂN KHÔNG VMECA SERIES VF15
VMECA - VF15
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
• Lực nâng (↑): 0,86 Kg @ -60 kPa
• Lực nâng (→): 0,66 Kg @ -60 kPa
• Thể tích: 0,037 cm³
• Đường kính: 16,5 mm
• Một lực nâng tốt có thể đạt được trên các bề mặt phẳng để nâng song song và vuông góc. Vết kẹp bên trong lực hút giúp cải thiện ma sát giữa phần giữ và cốc hút.
Ứng dụng:
• Carton
• Veneer tấm
• Nhưng tâm kim loại
• Hàng điện tử
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164

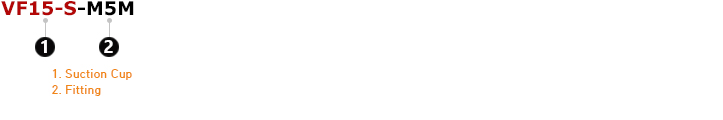

BUILD AND ORDER:
1. Suction Cup
| Symbol | Description |
| VF15-N | Flat suction cup, 15 mm, Nitrile (NBR) |
| VF15-S | Flat suction cup, 15 mm, Silicone |
| VF15-WS | Flat suction cup, 15 mm, White silicone |
| VF15-WS(FDA) | Flat suction cup, 15 mm, White silicone (FDA) |
| VF15-HS | Flat suction cup, 15 mm, High-temp silicone |
| VF15-CS | Flat suction cup, 15 mm, Conductive silicone |
| VF15-U | Flat suction cup, 15 mm, Urethane |
| VF15-A | Flat suction cup, 15 mm, Mark free |
2. Fitting
| Symbol | Description |
| Blank | No fitting |
| M5M | Fitting, M5 male |
| M5M-EV | Efficiency valve fitting, M5 male |
SPECIFICITIONS:
1. Recommended Lifting Maximum Force
| Diameter | Volume | Lifting Force (↑), Kg | Life Force (→), Kg | ||||
| (mm) | (cm³) | -20 kPa | -60 kPa | -90 kPa | -20 kPa | -60 kPa | -90 kPa |
| 16.5 | 0.037 | 0.35 | 0.86 | 1.12 | 0.35 | 0.66 | 0.76 |
2. Weight
| Part Number | Description | Weight (g) |
| VF15-N | Flat suction cup, 15 mm, Nitrile (NBR) | 0.73 |
| VF15-S | Flat suction cup, 15 mm, Silicone | 0.65 |
| VF15-WS | Flat suction cup, 15 mm, White silicone | 0.64 |
| VF15-WS(FDA) | Flat suction cup, 15 mm, White silicone (FDA) | 0.64 |
| VF15-HS | Flat suction cup, 15 mm, High-temp silicone | 0.66 |
| VF15-CS | Flat suction cup, 15 mm, Conductive silicone | 0.64 |
| VF15-U | Flat suction cup, 15 mm, Urethane | 0.70 |
| VF15-A | Flat suction cup, 15 mm, Mark free | 0.84 |
| 350-000-3102 | Fitting, M5 male | 2.52 |
| 350-010-3102 | Efficiency valve fitting, M5 male | 2.63 |
3. Material Specifications
| Material | Hardness Shore (°) | Color | Temperature (℃) |
| NBR | 60 | Black | -20 ~ 110 |
| Silicone | 55 | Red | -70 ~ 200 |
| White Silicone | 55 | Translucent White | -70 ~ 200 |
| White Silicone (FDA) | 55 | Translucent White | -70 ~ 200 |
| High Temp. Silicone | 50 | Blue | -70 ~ 280 |
| Conductive Material | 70 | Smoky Black | -45 ~ 90 |
| Urethane | 60 | Dark Green | 0 ~ 100 |
| Mark Free | 75 | Black | -10 ~ 100 |
4. Material Resistance
| Description | Wear Resistance | Oil | Weather/Ozone | Alcohol | Acid |
| NBR | Excellent | Excellent | Fair | Good | Fair |
| Silicone | Good | Poor | Excellent | Good | Poor |
| White Silicone | Good | Poor | Excellent | Good | Poor |
| High Temp. Silicone | Good | Poor | Excellent | Good | Poor |
| Conductive Silicone | Good | Poor | Excellent | Good | Poor |
| Urethane | Excellent | Excellent | Excellent | Fair | Poor |
| Mark Free | Good | Excellent | Excellent | Good | Excellent |

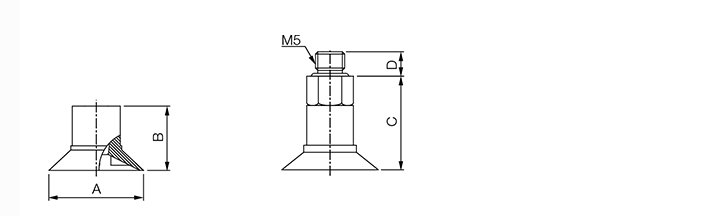

DIMENSIONS:
VF15
|
| Unit: mm |
| Legend | A | B | C | D |
| Dimension | 16.5 | 11 | 16 | 4.2 |
ORDER NUMBER:
Order Numbers
| Part Number | Description |
| M5 Male Fitting | |
| VF15-N-M5M | Flat suction cup, 15 mm, Nitrile (NBR), M5 male |
| VF15-S-M5M | Flat suction cup, 15 mm, Silicone, M5 male |
| VF15-WS-M5M | Flat suction cup, 15 mm, White silicone, M5 male |
| VF15-WS(FDA)-M5M | Flat suction cup, 15 mm, White silicone (FDA), M5 male |
| VF15-HS-M5M | Flat suction cup, 15 mm, High-temp silicone, M5 male |
| VF15-CS-M5M | Flat suction cup, 15 mm, Conductive silicone, M5 male |
| VF15-U-M5M | Flat suction cup, 15 mm, Urethane, M5 male |
| VF15-A-M5M | Flat suction cup, 15 mm, Mark free, M5 male |
| Efficiency Fitting | |
| VF15-N-M5M-EV | Flat suction cup, 15 mm, Nitrile (NBR), M5 male, Efficiency valve |
| VF15-S-M5M-EV | Flat suction cup, 15 mm, Silicone, M5 male, Efficiency valve |
| VF15-WS-M5M-EV | Flat suction cup, 15 mm, White silicone, M5 male, Efficiency valve |
| VF15-WS(FDA)-M5M-EV | Flat suction cup, 15 mm, White silicone (FDA), M5 male, Efficiency valve |
| VF15-HS-M5M-EV | Flat suction cup, 15 mm, High-temp silicone, M5 male, Efficiency valve |
| VF15-CS-M5M-EV | Flat suction cup, 15 mm, Conductive silicone, M5 male, Efficiency valve |
| VF15-U-M5M-EV | Flat suction cup, 15 mm, Urethane, M5 male, Efficiency valve |
| VF15-A-M5M-EV | Flat suction cup, 15 mm, Mark free, M5 male, Efficiency valve |
| Rubber Part | |
| VF15-N | Flat suction cup, 15 mm, Nitrile (NBR) |
| VF15-S | Flat suction cup, 15 mm, Silicone |
| VF15-WS | Flat suction cup, 15 mm, White silicone |
| VF15-WS(FDA) | Flat suction cup, 15 mm, White silicone (FDA) |
| VF15-HS | Flat suction cup, 15 mm, High-temp silicone |
| VF15-CS | Flat suction cup, 15 mm, Conductive silicone |
| VF15-U | Flat suction cup, 15 mm, Urethane |
| VF15-A | Flat suction cup, 15 mm, Mark free |
| Fitting | |
| 350-000-3102 | Fitting, M5 male |
| 350-010-3102 | Efficiency valve fitting, M5 male |
