XYLANH KHÍ NÉN NHỎ GỌN SMC - JAPAN

Hàng chính hãng

• Tuân thủ các tiêu chuẩn ISO (21287) • Có thể gắn công tắc tự động nhỏ trên 4 bề mặt. • Với công tắc tự động (sê-ri CD55: CD55)

• Thiết kế piston hình bầu dục giúp tiết kiệm không gian. Xi lanh có thể được gắn từ nhiều hướng. • Có thể gắn các công tắc tự động nhỏ theo 4 hướng. • Không nhô ra công tắc tự động từ khe gắn Có sẵn với một cú đánh lên đến 300 mm • Với công tắc tự động (sê-ri MDU: MDU, MDUW)

• Thiết kế piston hình bầu dục giảm chiều rộng tối đa 40%. (So với loạt CQ2) • Trọng lượng: Giảm tới 36% (So với loạt MU) • Một công tắc tự động loại nhỏ có thể được gắn từ 4 hướng. • Không nhô ra công tắc tự động từ khe gắn

• Thanh dẫn hướng tích hợp trong xi lanh nhỏ gọn CQS và CQ2 • Độ chính xác không quay: ± 0,2 ° trở xuống 2 đến 4 lần khả năng chịu tải bên So với xi lanh nhỏ gọn CQ series • Tải có thể được gắn trực tiếp. Kích thước lắp tương thích với sê-ri CQS và CQ2. • Với công tắc tự động (sê-ri CDQM: CDQM)

• Cơ chế đệm không khí đã được thêm vào CQS và • Xi lanh CQ2 nhỏ gọn, mở rộng chiều dài cơ thể chỉ + 2,5 mm đến 13 mm. • Hấp thụ gần gấp ba lượng lượng cho phép hấp thụ động năng (So với cản cao su của loạt CQS và CQ2) • Dấu chân kiểu nhỏ gọn mới được thêm vào Với công tắc tự động (sê-ri RDQ: RDQ)

• Tiêu thụ không khí: Tối đa. Giảm 46% • Sử dụng không khí cạn kiệt từ phía mở rộng để cung cấp phía rút lại, do đó tái sử dụng không khí (Mạch hồi lưu tích hợp) Cho phép tăng mức tiết kiệm năng lượng chỉ bằng cách dẫn đến sản phẩm • Kích thước và kích thước lắp giống như kích thước hiện có Mô hình loạt CDQ2. * Chỉ dành cho loại lắp lỗ xuyên

• Sản phẩm này có khả năng cung cấp gấp đôi lực của dòng CQ2, mà không thay đổi chiều rộng, do việc áp dụng một piston hình chữ nhật. • Trọng lượng: giảm 51% * (648 g → 317 g) • Chiều dài tổng thể: giảm 50% * (130,5 mm → 65 mm) * So sánh với mô hình hiện có (CDQ2B32-25 + 0DCZ-XC11 Xy lanh hành trình kép) • Công tắc tự động nhỏ có thể được gắn trên 4 bề mặt.

Bây giờ, nhỏ gọn và nhẹ hơn do sử dụng piston đa giác! Chiều cao tương tự như mô hình hiện có nhưng với chiều rộng và chiều dài tổng thể giảm Trọng lượng: giảm 28% (278 g → 200 g) Chiều rộng: giảm 27% (45 mm → 33 mm) Chiều dài tổng thể: giảm 7% (50 mm → 46,5 mm) Công tắc tự động nhỏ có thể được gắn trên 2 bề mặt.

• Bây giờ, nhỏ gọn và nhẹ hơn do sử dụng piston đa giác! • Trọng lượng: giảm 30% (199 g → 139 g) Chiều cao: giảm 15% (49,5 mm → 42 mm) Chiều rộng: giảm 13% (45 mm → 39 mm) Chiều dài tổng thể: giảm 11% (50 mm → 44,5 mm) • Công tắc tự động nhỏ có thể được gắn trên 4 bề mặt.

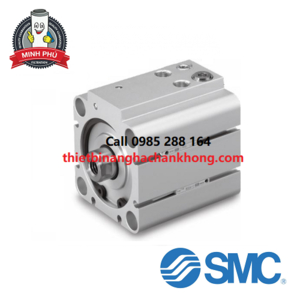

SMCXi lanh tiết kiệm không gian được thiết kế với thân hình nhỏ gọn Công tắc tự động nhỏ có thể được gắn trên 4 bề mặt. (2 bề mặt cho ø12 đến ø25) Không có công tắc tự động Trọng lượng: Giảm từ 5 đến 13% (So với dòng CQ2 hiện tại) Mới được thêm vào loại chân đế nhỏ gọn và khung trụ đôi Có sẵn một số số với giá đỡ đầu thanh và / hoặc bu lông lắp. (Không cần thiết phải đặt một khung cho xi lanh áp dụng riêng.) Với công tắc tự động (sê-ri CDQ2: CDQ2, CDQ2W, CDQ2K, CDQ2KW, CDQP2, CDQ2 □ S, CDBQ2)

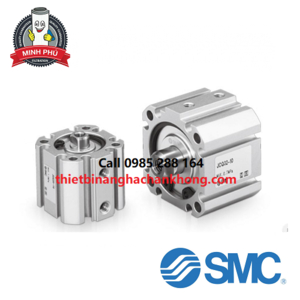

• Nhỏ gọn: Chiều dài tổng thể rút ngắn 6,5 mm, Chiều rộng rút ngắn 6 mm, Chiều cao rút ngắn 4 mm • Trọng lượng giảm tới 45% (150 → 82 g) • Khối lượng giảm tới 40% • Với công tắc tự động (sê-ri JCDQ: JCDQ)

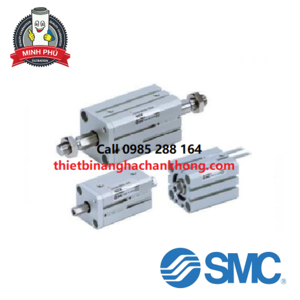

• Với xi lanh loại vuông nhỏ gọn này, tự động chuyển đổi gắn trên 3 hoặc • 4 mặt là có thể. • Xi lanh nhỏ gọn này không nhô ra khỏi thân máy khi lắp một công tắc tự động. • Mới được thêm vào loại chân đế nhỏ gọn và khung trụ đôi • Với công tắc tự động (sê-ri CDQS: CDQS, CDQSW, CDQSK, CDQSKW, CDQS □ S)

• Bây giờ, nhỏ gọn và nhẹ hơn do áp dụng hình chữ nhật hình dạng piston! • Trọng lượng: giảm 49% • Chiều rộng: giảm 35% • Chiều dài tổng thể: giảm 10% • Có thể lắp từ 5 hướng. • Cao độ và đường kính của các lỗ lắp để lắp bên giống như của mô hình loạt CU hiện có. • Sp Miếng đệm chuyên dụng cho phép thay đổi chiều cao khi về sau

• Bây giờ, nhỏ gọn và nhẹ hơn do áp dụng hình vuông hình dạng piston! • Trọng lượng: giảm 59% (170 g → 70 g) • Chiều dài tổng thể: giảm 25% 132 mm a 99,5 mm • Giảm kích thước bìa (nhỏ hơn 1 kích thước so với mẫu hiện có) nhưng với sản lượng tăng • Công tắc tự động nhỏ có thể được gắn trên 4 bề mặt.

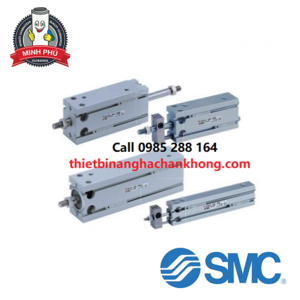

• Xy lanh tiết kiệm không gian cho phép lắp xylanh trực tiếp trên nhiều mặt • Với công tắc tự động (sê-ri CDU: CDU, CDUW, CDUK, CDUKW, CDU-A, ZCDUK)

• Tiết kiệm không gian: Tổng chiều dài giảm 64% và dung lượng bằng 70% (So với dòng CU) • Với công tắc tự động (sê-ri CDUJ: CDUJ)
