GIÁC HÚT CHÂN KHÔNG VMECA SERIES VB10
VMECA - VB10
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
• Lực nâng (↑): 0,34 Kg @ -60 kPa
• Thể tích: 0,48 cm³
• Đường kính: 11 mm
• Tốt ở những khu vực có bề mặt hơi cong.
• Cốc thổi rất tốt trong việc bù cho một mức độ khác biệt về mức độ và độ cong của phôi.
Ứng dụng:
• Thẻ
• Veneer tấm
• Vật liệu đóng gói
• Tấm nhựa
• Tấm màng mỏng
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164

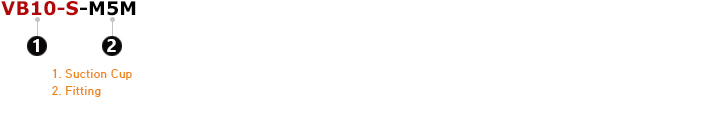

BUILD AND ORDER:
1. Suction Cup
| Symbol | Description |
| VB10-N | Single-bellows suction cup, 10 mm, Nitrile |
| VB10-S | Single-bellows suction cup, 10 mm, Silicone |
| VB10-WS | Single-bellows suction cup, 10 mm, White silicone |
| VB10-WS(FDA) | Single-bellows suction cup, 10 mm, White silicone (FDA) |
| VB10-HS | Single-bellows suction cup, 10 mm, High-temp silicone |
| VB10-CS | Single-bellows suction cup, 10 mm, Conductive |
| VB10-U | Single-bellows suction cup, 10 mm, Urethane |
| VB10-A | Single-bellows suction cup, 10 mm, Mark free |
2. Fitting
| Symbol | Description |
| Blank | No fitting |
| M5M | Fitting, M5 male |
| M5M-EV | Efficiency valve fitting, M5 male |
SPECIFICITIONS:
1. Recommended Lifting Maximum Force
| Diameter | Volume | Lifting Force (↑), Kg | ||
| (mm) | (cm³) | -20 kPa | -60 kPa | -90 kPa |
| 11 | 0.48 | 0.15 | 0.34 | 0.50 |
2. Weight
| Part Number | Description | Weight (g) |
| VB10-N | Single-bellows suction cup, 10 mm, Nitrile | 0.92 |
| VB10-S | Single-bellows suction cup, 10 mm, Silicone | 0.79 |
| VB10-WS | Single-bellows suction cup, 10 mm, White silicone | 0.77 |
| VB10-WS(FDA) | Single-bellows suction cup, 10 mm, White silicone (FDA) | 0.77 |
| VB10-HS | Single-bellows suction cup, 10 mm, High-temp silicone | 0.81 |
| VB10-CS | Single-bellows suction cup, 10 mm, Conductive | 0.88 |
| VB10-U | Single-bellows suction cup, 10 mm, Urethane | 0.83 |
| VB10-A | Single-bellows suction cup, 10 mm, Mark free | 0.88 |
| 350-000-3102 | Fitting, M5 male | 2.52 |
| 350-010-3102 | Efficiency valve fitting, M5 male | 2.63 |
3. Material Specifications
| Material | Hardness Shore (°) | Color | Temperature (℃) |
| NBR | 60 | Black | -20 ~ 110 |
| Silicone | 55 | Red | -70 ~ 200 |
| White Silicone | 55 | Translucent White | -70 ~ 200 |
| White Silicone (FDA) | 55 | Translucent White | -70 ~ 200 |
| High Temp. Silicone | 50 | Blue | -70 ~ 280 |
| Conductive Material | 70 | Smoky Black | -45 ~ 90 |
| Urethane | 60 | Dark Green | 0 ~ 100 |
| Mark Free | 75 | Smoky Black | -10 ~ 100 |
4. Material Resistance
| Description | Wear Resistance | Oil | Weather/Ozone | Alcohol | Acid |
| NBR | Excellent | Excellent | Fair | Good | Fair |
| Silicone | Good | Poor | Excellent | Good | Poor |
| White Silicone | Good | Poor | Excellent | Good | Poor |
| High Temp. Silicone | Good | Poor | Excellent | Good | Poor |
| Conductive Silicone | Good | Poor | Excellent | Good | Poor |
| Urethane | Excellent | Excellent | Excellent | Fair | Poor |
| Mark Free | Good | Excellent | Excellent | Good | Excellent |
DIMENSIONS:
VB10
|
|
| Unit: mm |
| Legend | A | B | C | D | E | F |
| Dimension | 11 | 12 | 9 | 16 | 4 | 4.2 |
ORDER NUMBER:
Part Numbers
| Part Number | Description |
| M5 Male | |
| VB10-N-M5M | Single-bellows suction cup, 10 mm, Nitrile, M5 male |
| VB10-S-M5M | Single-bellows suction cup, 10 mm, Silicone, M5 male |
| VB10-WS-M5M | Single-bellows suction cup, 10 mm, White silicone, M5 male |
| VB10-WS(FDA)-M5M | Single-bellows suction cup, 10 mm, White silicone (FDA), M5 male |
| VB10-HS-M5M | Single-bellows suction cup, 10 mm, High-temp silicone, M5 male |
| VB10-CS-M5M | Single-bellows suction cup, 10 mm, Conductive, M5 male |
| VB10-U-M5M | Single-bellows suction cup, 10 mm, Urethane, M5 male |
| VB10-A-M5M | Single-bellows suction cup, 10 mm, Mark free, M5 male, |
| M5 Male, Efficiency Valve | |
| VB10-N-M5M-EV | Single-bellows suction cup, 10 mm, Nitrile, M5 male, Efficiency valve |
| VB10-S-M5M-EV | Single-bellows suction cup, 10 mm, Silicone, M5 male, Efficiency valve |
| VB10-WS-M5M-EV | Single-bellows suction cup, 10 mm, White silicone, M5 male, Efficiency valve |
| VB10-WS(FDA)-M5M-EV | Single-bellows suction cup, 10 mm, White silicone (FDA), M5 male, Efficiency valve |
| VB10-HS-M5M-EV | Single-bellows suction cup, 10 mm, High-temp silicone, M5 male, Efficiency valve |
| VB10-CS-M5M-EV | Single-bellows suction cup, 10 mm, Conductive, M5 male, Efficiency valve |
| VB10-U-M5M-EV | Single-bellows suction cup, 10 mm, Urethane, M5 male, Efficiency valve |
| VB10-A-M5M-EV | Single-bellows suction cup, 10 mm, Mark free, M5 male, Efficiency valve |
| Rubber Part | |
| VB10-N | Single-bellows suction cup, 10 mm, Nitrile |
| VB10-S | Single-bellows suction cup, 10 mm, Silicone |
| VB10-WS | Single-bellows suction cup, 10 mm, White silicone |
| VB10-WS(FDA) | Single-bellows suction cup, 10 mm, White silicone (FDA) |
| VB10-HS | Single-bellows suction cup, 10 mm, High-temp silicone |
| VB10-CS | Single-bellows suction cup, 10 mm, Conductive |
| VB10-U | Single-bellows suction cup, 10 mm, Urethane |
| VB10-A | Single-bellows suction cup, 10 mm, Mark free |
| Fitting | |
| 350-000-3102 | Fitting, M5 male |
| 350-010-3102 | Efficiency valve fitting, M5 male |
