GIÁC HÚT CHÂN KHÔNG VMECA SERIES VU3
VMECA - VU3
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
• Lực nâng (↑): 0,04 Kg @ -60 kPa
• Thể tích: 0,005 cm³
• Đường kính: 3,8 mm
• Cốc hút VU có lực nâng tốt có thể đạt được trên các bề mặt phẳng và đối phó với độ cong nhỏ. Kích thước nhỏ có sẵn cho phép cốc hút để xử lý ngay cả các thành phần nhỏ nhất.
Ứng dụng:
• Linh kiện nhỏ
• Chip bán dẫn
• Hộp carton
• Ứng dụng in ấn
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164
BUILD AND ORDER:
1. Suction cup
| Symbol | Description |
| VU3-N | Universal suction cup, 3 mm, Nitrile (NBR) |
| VU3-S | Universal suction cup, 3 mm, Silicone |
| VU3-WS | Universal suction cup, 3 mm, White silicone |
| VU3-WS(FDA) | Universal suction cup, 3 mm, White silicone (FDA) |
| VU3-HS | Universal suction cup, 3 mm, High-temp silicone |
| VU3-CS | Universal suction cup, 3 mm, Conductive silicone |
| VU3-U | Universal suction cup, 3 mm, Urethane |
| VU3-A | Universal suction cup, 3 mm, Mark Free |
2. Fitting
| Symbol | Description |
| Blank | No fitting |
| M5M | Fitting, M5 male |
| M2.5M | Fitting, M2.5 male |
SPECIFICITIONS:
1. Recommended Lifting Maximum Force
| Size | Volume | Lifting Force (↑), Kg | ||
| (mm) | (cm³) | -20 kPa | -60 kPa | -90 kPa |
| 3.8 | 0.005 | 0.009 | 0.04 | 0.06 |
2. Weight
| Part Number | Description | Weight (g) |
| VU3-N | Universal suction cup, 3 mm, Nitrile (NBR) | 0.01 |
| VU3-S | Universal suction cup, 3 mm, Silicone | 0.01 |
| VU3-WS | Universal suction cup, 3 mm, White silicone | 0.01 |
| VU3-WS(FDA) | Universal suction cup, 3 mm, White silicone (FDA) | 0.01 |
| VU3-HS | Universal suction cup, 3 mm, High-temp silicone | 0.01 |
| VU3-CS | Universal suction cup, 3 mm, Conductive silicone | 0.01 |
| VU3-U | Universal suction cup, 3 mm, Urethane | 0.01 |
| VU3-A | Universal suction cup, 3 mm, Mark Free | 0.01 |
| 350-000-3100 | Fitting, M5 male | 0.54 |
| 350-000-3000 | Fitting, M2.5 male | 0.47 |
3. Material Specifications
| Material | Hardness Shore (°) | Color | Temperature (℃) |
| NBR | 60 | Black | -20 ~ 110 |
| Silicone | 55 | Red | -70 ~ 200 |
| White Silicone | 55 | Translucent White | -70 ~ 200 |
| White Silicone (FDA) | 55 | Translucent White | -70 ~ 200 |
| High Temp. Silicone | 50 | Blue | -70 ~ 280 |
| Conductive Material | 70 | Smoky Black | -45 ~ 90 |
| Urethane | 60 | Dark Green | 0 ~ 100 |
| Mark Free | 75 | Black | -10 ~ 100 |
4. Material Resistance
| Description | Wear Resistance | Oil | Weather/Ozone | Alcohol | Acid |
| NBR | Excellent | Excellent | Fair | Good | Fair |
| Silicone | Good | Poor | Excellent | Good | Poor |
| White Silicone | Good | Poor | Excellent | Good | Poor |
| High Temp. Silicone | Good | Poor | Excellent | Good | Poor |
| Conductive Silicone | Good | Poor | Excellent | Good | Poor |
| Urethane | Excellent | Excellent | Excellent | Fair | Poor |
| Mark Free | Good | Excellent | Excellent | Good | Excellent |

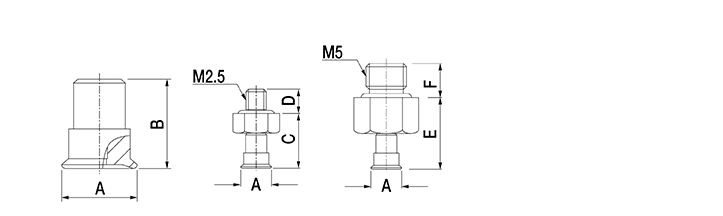

DIMENSIONS:
VU3
|
|
 |
| Unit: mm |
| Legend | A | B | C | D | E | F |
| Dimension | 3.8 | 4.5 | 7 | 3 | 9.1 | 4.2 |
ORDER NUMBER:
Order Numbers
| Part number | Description |
| With Fitting | |
| VU3-N-M5M | Universal suction cup, 3 mm, Nitrile (NBR), M5 male |
| VU3-S-M5M | Universal suction cup, 3 mm, Silicone, M5 male |
| VU3-WS-M5M | Universal suction cup, 3 mm, White silicone, M5 male |
| VU3-WS(FDA)-M5M | Universal suction cup, 3 mm, White silicone (FDA), M5 male |
| VU3-HS-M5M | Universal suction cup, 3 mm, High-temp silicone, M5 male |
| VU3-CS-M5M | Universal suction cup, 3 mm, Conductive silicone, M5 male |
| VU3-U-M5M | Universal suction cup, 3 mm, Urethane, M5 male |
| VU3-A-M5M | Universal suction cup, 3 mm, Mark Free, M5 male |
| VU3-N-M2.5M | Universal suction cup, 3 mm, Nitrile (NBR), M2.5 male |
| VU3-S-M2.5M | Universal suction cup, 3 mm, Silicone, M2.5 male |
| VU3-WS-M2.5M | Universal suction cup, 3 mm, White silicone, M2.5 male |
| VU3-WS(FDA)-M2.5M | Universal suction cup, 3 mm, White silicone (FDA), M2.5 male |
| VU3-HS-M2.5M | Universal suction cup, 3 mm, High-temp silicone, M2.5 male |
| VU3-CS-M2.5M | Universal suction cup, 3 mm, Conductive silicone, M2.5 male |
| VU3-U-M2.5M | Universal suction cup, 3 mm, Urethane, M2.5 male |
| VU3-A-M2.5M | Universal suction cup, 3 mm, Mark Free, M2.5 male |
| Rubber Part | |
| VU3-N | Universal suction cup, 3 mm, Nitrile (NBR) |
| VU3-S | Universal suction cup, 3 mm, Silicone |
| VU3-WS | Universal suction cup, 3 mm, White silicone |
| VU3-WS(FDA) | Universal suction cup, 3 mm, White silicone (FDA) |
| VU3-HS | Universal suction cup, 3 mm, High-temp silicone |
| VU3-CS | Universal suction cup, 3 mm, Conductive silicone |
| VU3-U | Universal suction cup, 3 mm, Urethane |
| VU3-A | Universal suction cup, 3 mm, Mark Free |
| Fitting | |
| 350-000-3100 | Fitting, M5 male |
| 350-000-3000 | Fitting, M2.5 male |
