CẢM BIẾN ÁP SUẤT VP30-VMECA KOREA
VP30 - VMECA
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164
Cảm biến áp suất chân không là một loại cảm biến áp suất có chức năng ở đầu chân không của áp suất. Mục đích chính của cảm biến áp suất chân không là theo dõi trạng thái chân không và mở hoặc đóng kết nối khi có sự thay đổi về mức độ chân không.
1. Basic Model
| Symbol | Description |
| VP30 | Digital vacuum switch, VP30 series |
2. Pressure Range
| Symbol | Description |
| 01 | Compound pressure, -100 ~ 100 kPa |
3. Connection
| Symbol | Description |
| R | R 1/8 |
| N | NPT 1/8 |
| G | G 1/8 |
4. Mount Option
| Symbol | Description |
| M | Panel installation |
| Z | Bracket installation |
5. Connection
| Symbol | Description |
| N | NPN |
| P | PNP |
General Specifications
| Model | VP30 | |
| Pressure range | -100 ~ 100 kPa | |
| Fluid | Filtered air, Non-corrosive, Non-flammable gas | |
| Measure accuracy | ≤±0.2% F.S. (Ambient temp. 25℃) | |
| Measure pattern | Hysteresis mode | |
| Port size | External: R1/8, NPT, G1/8 options, internal: M5 | |
| Display | LCD display, 4-digit, Unit display | |
| Power supply voltage | 12 to 24V DC±10% | |
| Power consumption | 40 mA or less | |
| Output | NPN or PNP open collector, Max 80 mA | |
| Analog output | Voltage output | 1 ~ 5 V (±5%) |
| Signal ampuliude | 4 ~ 20 mA | |
| Load resistance | ≤400Ω. | |
| Load resistance | ≥1KΩ. | |
| Response time | ≤2.5 ms (Chattering-proof function: 20, 100, 500 1000, 2300 ms) | |
| Short-Circuit protection | Yes | |
| Protection Structure | IP65 | |
| Operation temp. | 0 ~ 50℃ | |
| Operation humidity | 35 ~ 85% RH (No condensation) | |
| Vibration | Total amplitude 1.5mm or 10G, 10~500 Hz, 2-hour each direction of X, Y, and Z | |
| Shock | 1000 m/s² (10G), 3-time each in direction of X, Y, and Z | |

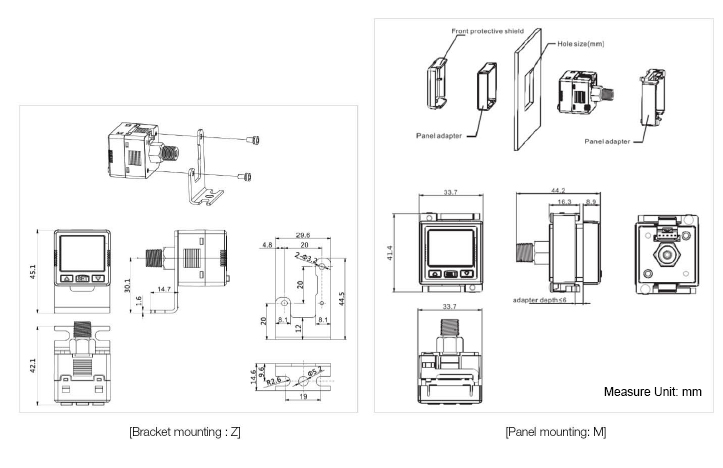

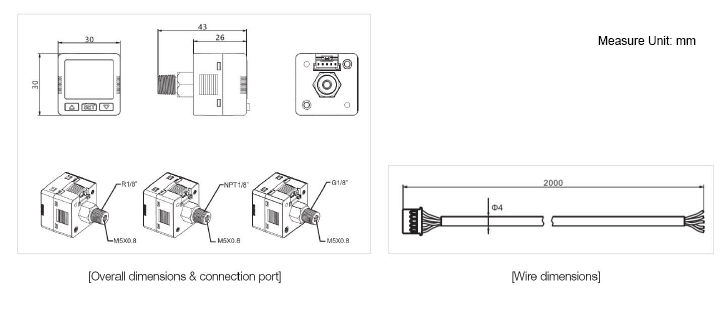

Dimensions
| VP30: |
| VP30: |
VP30 series switches
| Part Number | Description |
| VP30-01-R-M-N | Vacuum switch, VP30, Compount pressure, Panel mount, R1/8, NPN |
| VP30-01-R-M-P | Vacuum switch, VP30, Compount pressure, Panel mount, R1/8, PNP |
| VP30-01-R-Z-N | Vacuum switch, VP30, Compount pressure, Bracket mount, R1/8, NPN |
| VP30-01-R-Z-P | Vacuum switch, VP30, Compount pressure, Bracket mount, R1/8, PNP |
| VP30-01-N-M-N | Vacuum switch, VP30, Compount pressure, Panel mount, NPT1/8, NPN |
| VP30-01-N-M-P | Vacuum switch, VP30, Compount pressure, Panel mount, NPT1/8, PNP |
| VP30-01-N-Z-N | Vacuum switch, VP30, Compount pressure, Bracket mount, NPT1/8, NPN |
| VP30-01-N-Z-P | Vacuum switch, VP30, Compount pressure, Bracket mount, NPT1/8, PNP |
| VP30-01-G-M-N | Vacuum switch, VP30, Compount pressure, Panel mount, G1/8, NPN |
| VP30-01-G-M-P | Vacuum switch, VP30, Compount pressure, Panel mount, G1/8, PNP |
| VP30-01-G-Z-N | Vacuum switch, VP30, Compount pressure, Bracket mount, G1/8, NPN |
| VP30-01-G-Z-P | Vacuum switch, VP30, Compount pressure, Bracket mount, G1/8, PNP |
