CẢM BIẾN ÁP SUẤT V17-VMECA KOREA
V17 - VMECA
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164
Cảm biến áp suất chân không là một loại cảm biến áp suất có chức năng ở đầu chân không của áp suất. Mục đích chính của cảm biến áp suất chân không là theo dõi trạng thái chân không và mở hoặc đóng kết nối khi có sự thay đổi về mức độ chân không.

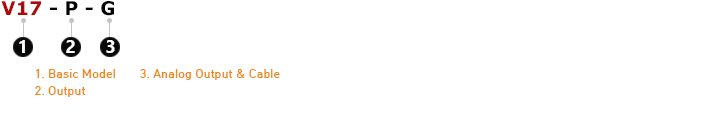

1. Basic Model
| Symbol | Description |
| V17 | Digital vacuum switch, V17 series, LED display |
2. Output
| Symbol | Description |
| 02 | PNP open collector |
| 03 | NPN open collector |
3. Analog Output
& Cable
| Symbol | Description |
| C | No analog supply, M8 4-pin male connector |
| G | No analog supply, Grommet type 4-core 2 m lead wire |
| GA | Analog supply, Grommet type 5-core 2 m lead wire |
General Specifications
| Model | V17 – PNP | V17 – NPN | |
| Applicable fluid | Filtered air, Non-corrosive & flammable gas | ||
| Pressure range | -101.0 ~ 0 kPa | ||
| Withstand pressure | 300 kPa | ||
| Pressure port | M5 female | ||
| Powel supply voltage | 12-24VDC ±10%, Ripple(P-P) ±10% or less | ||
| Powel consumption | ≤55 mA | ||
| Output | 2-PNP, Max load current: 80 mA | 2-NPN, Max load current: 80 mA | |
| Analog output | Output voltage: 1~5V≤2.5% F.S., Linearity: ≤±1% F.S. | ||
| Environment | Repeatability | ≤±0.2% F.S. | |
| Protection structure | IP40 | ||
| Operating temp. | Operation: 0~50℃, Storage:-20~60℃ (No condensation or freezing) | ||
| Operating humidity | Operation/Storage: 35~85% RH (No condensation) | ||
| Vibration resistance | Total amplitude 1.5mm or 10G, 10~55 Hz scan for 1-min, 2-hour each direction of X, Y, and Z | ||
| Shock resistance | 980 m/s² (100G), 3-time each in direction of X, Y, and Z | ||
| Temperature characteristic | ≤±2% F.S. at temp. (25℃) | ||
| Hysteresis mode | Adjustable | ||
| Window comparator | Fixed (3-digit) | ||
| Indicator accuracy | ≤±2% F.S. ±1 digit (Ambient temp.: 25±3℃) | ||
| Cable | Oil-resistance cable (0.15 mm²) | ||
| V17-C & V17-G: NPN output | ||
 |
||
| V17-GA: NPN output | ||
 |
||
| V17-PG: PNP output | ||
 |
||
| V17-PGA: PNP output | ||
|
|
V17 series switches
| Part Number | Description |
| V17-C | Vacuum switch, LED-display, NPN 2-output, No analog supply, M8 4-pin male |
| V17-G | Vacuum switch, LED-display, NPN 2-output, No analog supply, Grommet 4-Core 2m lead-wire |
| V17-GA | Vacuum switch, LED-display, NPN 2-output, analog supply, Grommet 5-Core 2m lead-wire |
| V17-PC | Vacuum switch, LED-display, PNP 2-output, No analog supply, M8 4-pin male |
| V17-PG | Vacuum switch, LED-display, PNP 2-output, No analog supply, Grommet 4-Core 2m lead-wire |
| V17-PGA | Vacuum switch, LED-display, PNP 2-output, analog supply, Grommet 5-Core 2m lead-wire |
| VCM8-4-2 | M8-female connector, 4-pin & 2m lead-wire |
