CẢM BIẾN ÁP SUẤT V10-VMECA KOREA
CẢM BIẾN ÁP SUẤT V10-VMECA KOREA

CẢM BIẾN ÁP SUẤT V10-VMECA KOREA

(1 đánh giá)

V10 - VMECA

VMECA - KOREA

Theo tiêu chuẩn nhà sản xuất

• Phạm vi áp suất: -103 ~ 0 kPa hoặc 0 ~ 0,6 Mpa • Đèn báo: Đèn LED đỏ • Đầu ra cảm biến: NPN hoặc PNP • Trọng lượng: 50 g

0985.288.164

HOTLINE TƯ VẤN : 0985.288.164

Cảm biến áp suất chân không là một loại cảm biến áp suất có chức năng ở đầu chân không của áp suất. Mục đích chính của cảm biến áp suất chân không là theo dõi trạng thái chân không và mở hoặc đóng kết nối khi có sự thay đổi về mức độ chân không.

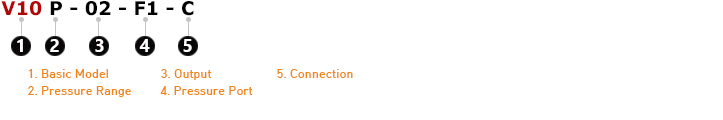

1. Basic Model

Code Description
V11 Vacuum switch, V10 series

2. Pressure Range

Code Description
Blank Negative pressure
P Positive pressure

3. Output

Code Description
01 NPN output
02 PNP output

4. Pressure Port

Code Description
F1 1/8″ PT, M5
F2 1/8″ NPT, M5
F3 M5
F4 ø4 mm tube
F5 ø6 mm tube

5. Connector

Code Description
Blank Lead wire 3-meter
C M8-3 pin male connector



General Specifications

Model V10 V10P
Setting pressure range -101.3 ~ 0 kPa 0 ~ 0.6 MPa
Withstand pressure 0.6 MPa 1.5 MPa
Fluid Filtered air, Non-corrosive, Non-flammable gas
Power supply voltage 10.8 to 30V DC(include ripple voltage)
Load current 80 mA max.
Internal voltage drop NPN / 0.8 V, PNP / 0.8V
Current consumption 10 mA max.
Sensor type NPN or PNP
Output short circuit protection Yes
Setting method Adjusting by VR
Response time Approx. 1 ms
Repeatability ≤±1% F.S.
Hysteresis 3% F.S. max.
Indicator Red LED turns ON
Enclosure IP40
Temperature characteristic ±3% F.S. of detected pressure (25℃) at temp. range of 0~50℃
Ambient temp. range Operating: 0~60℃, No condensation or freezing
Ambient humidity range Operation/Storage: 35~85% RH (No condensation)
Vibration Total amplitude 1.5mm, 10~55 Hz scan for 1-min, 2-hour each direction of X, Y, and Z
Piping method Push-in tube or thread-in
Lead wire Oil-resistance cable, 3-wire (0.18 mm²) 2.6 m, 3 m
Weight Approx. 50 g (with 3-meter lead wire)



V10 series switches

Part Number Description
V10-01-F1 Vacuum switch, 0~-101.3 kPa, No-display, NPN, 1/8” PT, M5 male, 3 m lead wire
V10-01-F2 Vacuum switch, 0~-101.3 kPa, No-display, NPN, 1/8”NPT, M5 male, 3 m lead wire
V10-01-F3 Vacuum switch, 0~-101.3 kPa, No-display, NPN,  M5 male, 3 m lead wire
V10-01-F4 Vacuum switch, 0~-101.3 kPa, No-display, NPN, Ø4mm, 3 m lead wire
V10-01-F5 Vacuum switch, 0~-101.3 kPa, No-display, NPN, Ø6mm, 3 m lead wire
V10-01-F1-C Vacuum switch, 0~-101.3 kPa, No-display, NPN, 1/8” PT, M5 male, M8-3 pin male
V10-01-F2-C Vacuum switch, 0~-101.3 kPa, No-display, NPN, 1/8”NPT, M5 male, M8-3 pin male
V10-01-F3-C Vacuum switch, 0~-101.3 kPa, No-display, NPN,  M5 male, M8-3 pin male
V10-01-F4-C Vacuum switch, 0~-101.3 kPa, No-display, NPN, Ø4mm, M8-3 pin male
V10-01-F5-C Vacuum switch, 0~-101.3 kPa, No-display, NPN, Ø6mm, M8-3 pin male

V10-02-F1 Vacuum switch, 0~-101.3 kPa, No-display, PNP, 1/8” PT, M5 male, 3 m lead wire
V10-02-F2 Vacuum switch, 0~-101.3 kPa, No-display, PNP, 1/8”NPT, M5 male, 3 m lead wire
V10-02-F3 Vacuum switch, 0~-101.3 kPa, No-display, PNP,  M5 male, 3 m lead wire
V10-02-F4 Vacuum switch, 0~-101.3 kPa, No-display, PNP, Ø4mm, 3 m lead wire
V10-02-F5 Vacuum switch, 0~-101.3 kPa, No-display, PNP, Ø6mm, 3 m lead wire
V10-02-F1-C Vacuum switch, 0~-101.3 kPa, No-display, PNP, 1/8” PT, M5 male, M8-3 pin male
V10-02-F2-C Vacuum switch, 0~-101.3 kPa, No-display, PNP, 1/8”NPT, M5 male, M8-3 pin male
V10-02-F3-C Vacuum switch, 0~-101.3 kPa, No-display, PNP,  M5 male, M8-3 pin male
V10-02-F4-C Vacuum switch, 0~-101.3 kPa, No-display, PNP, Ø4mm, M8-3 pin male
V10-02-F5-C Vacuum switch, 0~-101.3 kPa, No-display, PNP, Ø6mm, M8-3 pin male

V10P-01-F1 Vacuum switch, 0~0.6 MPa, No-display, NPN, 1/8” PT, M5 male, 3 m lead wire
V10P-01-F2 Vacuum switch, 0~0.6 MPa, No-display, NPN, 1/8”NPT, M5 male, 3 m lead wire
V10P-01-F3 Vacuum switch, 0~0.6 MPa, No-display, NPN,  M5 male, 3 m lead wire
V10P-01-F4 Vacuum switch, 0~0.6 MPa, No-display, NPN, Ø4mm, 3 m lead wire
V10P-01-F5 Vacuum switch, 0~0.6 MPa, No-display, NPN, Ø6mm, 3 m lead wire
V10P-01-F1-C Vacuum switch, 0~0.6 MPa, No-display, NPN, 1/8” PT, M5 male, M8-3 pin male
V10P-01-F2-C Vacuum switch, 0~0.6 MPa, No-display, NPN, 1/8”NPT, M5 male, M8-3 pin male
V10P-01-F3-C Vacuum switch, 0~0.6 MPa, No-display, NPN,  M5 male, M8-3 pin male
V10P-01-F4-C Vacuum switch, 0~0.6 MPa, No-display, NPN, Ø4mm, M8-3 pin male
V10P-01-F5-C Vacuum switch, 0~0.6 MPa, No-display, NPN, Ø6mm, M8-3 pin male

V10P-02-F1 Vacuum switch, 0~0.6 MPa, No-display, PNP, 1/8” PT, M5 male, 3 m lead wire
V10P-02-F2 Vacuum switch, 0~0.6 MPa, No-display, PNP, 1/8”NPT, M5 male, 3 m lead wire
V10P-02-F3 Vacuum switch, 0~0.6 MPa, No-display, PNP,  M5 male, 3 m lead wire
V10P-02-F4 Vacuum switch, 0~0.6 MPa, No-display, PNP, Ø4mm, 3 m lead wire
V10P-02-F5 Vacuum switch, 0~0.6 MPa, No-display, PNP, Ø6mm, 3 m lead wire
V10P-02-F1-C Vacuum switch, 0~0.6 MPa, No-display, PNP, 1/8” PT, M5 male, M8-3 pin male
V10P-02-F2-C Vacuum switch, 0~0.6 MPa, No-display, PNP, 1/8”NPT, M5 male, M8-3 pin male
V10P-02-F3-C Vacuum switch, 0~0.6 MPa, No-display, PNP,  M5 male, M8-3 pin male
V10P-02-F4-C Vacuum switch, 0~0.6 MPa, No-display, PNP, Ø4mm, M8-3 pin male
V10P-02-F5-C Vacuum switch, 0~0.6 MPa, No-display, PNP, Ø6mm, M8-3 pin male
VCM8-3-2 M8-female, 3- pin & 2m lead-wire
