MÁY CHIA CHÂN KHÔNG VTCL3134-2 VMECA
PM303X1
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164
Máy chia chân không Turtle VMECA được tích hợp với Bộ lọc chân không và được thiết kế để gắn tất cả các thành phần cần thiết để xây dựng một hệ thống chân không. Đặc biệt, hộp mực VMECA tích hợp cung cấp độ chân không ổn định hơn so với máy bơm chân không thông thường và có thể có một hệ thống chân không hiệu quả.
• Tích hợp Hộp mực chân không VMECA Midi ba tầng và bộ lọc xếp nếp có khả năng giữ bụi bẩn cao
• Độ tin cậy hoạt động cao mặc dù dao động hoặc áp suất khí nén thấp
• Chức năng xả đáy có sẵn
Thông số kỹ thuật chung:
• Mức chân không tối đa -92 kPa
• Lưu lượng chân không mở 341 Nl / phút
• Áp suất thức ăn 2.2 ~ 4 bar (Tối đa 7 bar)
• Nhiệt độ -20 ~ 80oC
• Độ ồn 50 ~ 60 dB
• Trọng lượng - Bơm cơ bản 1,528 g
| Đơn vị: mm |
| STT | Sự miêu tả |
| 1 | Cổng khí nén, G1 / 4 |
| 1-1 | Cổng nhả chân không, G1 / 8 |
| 2 | Cổng chân không, G3 / 4 hoặc G1 |
| 3 | Cổng ra |
| B1 | Giá treo, loại B1 |
| B2 | Giá treo, loại B2 |
| PM303X1-A : Bơm cơ bản có phụ kiện |
| Đơn vị: mm |
| STT | Sự miêu tả |
| 1 | Cổng khí nén, G1 / 4 |
| 1-1 | Cổng nhả chân không, G1 / 8 |
| 2 | Cổng chân không, G3 / 4 hoặc G1 |
| 3 | Cổng ra |
| 4-1 | Van điều khiển khí nén |
| 4-2 | Van điều khiển chân không |
| 5 | Công tắc chân không |
| B1 | Giá treo, loại B1 |
| B2 | Giá treo, loại B2 |
| PM303X1-B : Bơm cơ bản |
| Đơn vị: mm |
| STT | Sự miêu tả |
| 1 | Cổng khí nén, G1 / 4 |
| 1-1 | Cổng nhả chân không, G1 / 8 |
| 2 | Cổng chân không, G3 / 4 |
| 3 | Cổng ra |
| 4-1 | Van điều khiển khí nén |
| 4-2 | Van điều khiển chân không |
| 5 | Công tắc chân không |
| B1 | Giá treo, loại B1 |
| B2 | Giá treo, loại B2 |
| PM303X1-B : Bơm cơ bản có phụ kiện |
| Đơn vị: mm |
| STT | Sự miêu tả |
| 1 | Cổng khí nén, G1 / 4 |
| 1-1 | Cổng nhả chân không, G1 / 8 |
| 2 | Cổng chân không, G3 / 4 hoặc G1 |
| 3 | Cổng ra |
| 4-1 | Van điều khiển khí nén |
| 4-2 | Van điều khiển chân không |
| 5 | Công tắc chân không |
| B1 | Giá treo, loại B1 |
| B2 | Giá treo, loại B2 |
Cách chọn Model:
1. Bơm chân không cơ bản
| Một phần số | Sự miêu tả |
| PM303X1-A-34 | Bơm PML, hộp mực 3 tầng 1, cổng chân không G3 / 4 ở bên |
| PM303X1-A-34-B1 | Bơm PML, hộp mực 3 tầng 1 cấp, cổng chân không G3 / 4, khung 4 điểm |
| PM303X1-A-34-B2 | Bơm PML, hộp mực 3 tầng 1 cấp, cổng chân không G3 / 4, giá đỡ 2 điểm |
| PM303X1-A-01 | Bơm PML, hộp mực 3 tầng 1, cổng chân không G1 ở bên |
| PM303X1-A-01-B1 | Bơm PML, hộp mực 3 tầng 1 cấp, cổng chân không G1 ở bên, khung 4 điểm |
| PM303X1-A-01-B2 | Bơm PML, hộp mực 3 tầng 1 cấp, cổng chân không G1 ở bên, khung 2 điểm |
| PM303X1-B-34 | Bơm PML, 3 hộp mực 1 tầng, cổng chân không G3 / 4 ở trên & bên |
| PM303X1-B-34-B1 | Bơm PML, hộp mực 3 tầng 1, cổng chân không G3 / 4 trên đỉnh & mặt bên, khung 4 điểm |
| PM303X1-B-34-B2 | Bơm PML, 3 hộp mực 1 tầng, cổng chân không G3 / 4 trên đỉnh & mặt bên, khung 2 điểm |
2. Van điều khiển không khí
| Một phần số | Sự miêu tả |
| VMS14-3-1 | Van 2/2 chiều, G1 / 4 Nữ, DC 24 V, loại DIN |
| VMS14-3-2 | Van 2/2 chiều, G1 / 4 Nữ, DC 24 V, loại DIN, Đèn |
| VMS14-3-3 | Van 2/2 chiều, G1 / 4 Nữ, DC 24 V, loại Conn, dây & đèn chì 30 cm |
| VMS14-2-1 | Van 2/2 chiều, G1 / 4 Nữ, DC 220 V, loại DIN |
| VMS14-2-2 | Van 2/2 chiều, G1 / 4 Nữ, DC 220 V, loại DIN, Đèn |
| VMS14-1-1 | Van 2/2 chiều, G1 / 4 Nữ, DC 110 V, loại DIN |
| VMS14-1-2 | Van 2/2 chiều, G1 / 4 Nữ, DC 110 V, loại DIN, Đèn |
| VMS14D-3-1 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, DC 24V, loại DIN |
| VMS14D-3-2 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, DC 24V, loại DIN, Đèn |
| VMS14D-2-1 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 220 V, loại DIN |
| VMS14D-2-2 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 220 V, loại DIN, Đèn |
| VMS14D-1-1 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 110 V, loại DIN |
| VMS14D-1-2 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 110 V, loại DIN, Đèn |
3. Công tắc chân không
| Một phần số | Sự miêu tả |
| VP20V-01-F1-C | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, đầu nối M8-4-pin, NPN (S2) |
| VP20V-03-F1-C | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, đầu nối M8-4-pin, PNP (S2P) |
| VP20V-01-F1 | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, dây dẫn 2 m, NPN (SG2) |
| VP20V-03-F1 | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, dây dẫn 2 m, PNP (SG2P) |
| VP20V-01-F1-A | Công tắc kỹ thuật số, cung cấp analog, dây dẫn 2 m, NPN (SG3) |
| VP20V-03-F1-A | Công tắc kỹ thuật số, cung cấp analog, dây dẫn 2 m, PNP (SG3P) |
4. Hộp chân không
| Một phần số | Sự miêu tả |
| VC303 | Hộp chân không Midi, 3 tầng |
| VC303-N | Hộp chân không Midi, 3 tầng, van một chiều Bơm với bộ tiết kiệm không khí |
5. Các bộ phận khác
| Một phần số | Sự miêu tả |
| VTS-34 | Bộ giảm thanh dòng chảy tự do, G3 / 4 |

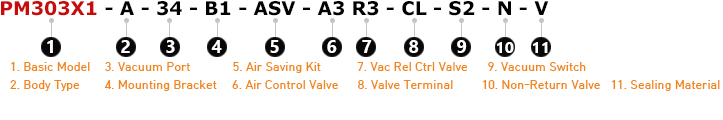

Cách chọn Model:
1. Basic Model
| Symbol | Description |
| PM303X1 | PM pump, 3-stage, 1-vacuum cartridge, Silencer |
2. Body Type
| Symbol | Description |
| A | Ported 1-vacuum port on side |
| B | Ported 2-vacuum port on side and top |
| ☛ Option “B” is available only with G3/4 vacuum port. |
3. Vacuum Port
| Symbol | Description |
| 34 | Vacuum port G3/4 |
| 01 | Vacuum port G1 |
4. Mounting Bracket
| Symbol | Description |
| Blank | No mounting bracket |
| B1 | 4-point support |
| B2 | 2-point support |
5. Air Saving Kit
| Symbol | Description |
| Blank | No air saving kit |
| ASV | Air saving kit integrated with air control valve |
| AS | Air saving kit without air control valve |
6. Air Control Valve
| Symbol | Description |
| Blank | No air control valve |
| A1 | Air control valve, AC 110V |
| A2 | Air control valve, AC 220V |
| A3 | Air control valve, DC 24V |
| D1 | Double solenoid, Air control valve, AC 110V |
| D2 | Double solenoid, Air control valve, AC 220V |
| D3 | Double solenoid, Air control valve, DC 24V |
| ☛ Double solenoid valve is available only with DN or DL valve terminal option. |
7. Vacuum Release Valve
| Symbol | Description |
| Blank | No vacuum release control valve |
| R1 | Vacuum release control valve, AC 110V |
| R2 | Vacuum release control valve, AC 220V |
| R3 | Vacuum release control valve, DC 24V |
8. Control Valve Terminal
| Symbol | Description |
| Blank | No air & vacuum release control valves |
| DN | Solenoid terminal, DIN type, No lead wire |
| DL | Solenoid terminal, DIN type, No lead wire, Lamp |
| CL | Solenoid terminal, Connector type, 30 cm lead wire |
| ☛ Option “CL” is available only with DC 24V. | |
| 2B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| 3B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| 4B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| ☛ Option “2B” and “3B” are not available with a Double solenoid valve. | |
| ☛ Option “3B” and “4B” are available only with DC 24V and S2 or S2P vacuum switch. |
9. Vacuum Switch
| Symbol | Description |
| Blank | No vacuum switch |
| S2 | Digital switch, No analog supply, M8-4-pin, NPN |
| S2P | Digital switch, No analog supply, M8-4-pin, PNP |
| SG2 | Digital switch, No analog supply, 2 m lead wire, NPN |
| SG2P | Digital switch, No analog supply, 2 m lead wire, PNP |
| SG3 | Digital switch, Analog supply, 2 m lead wire, NPN |
| SG3P | Digital switch, Analog supply, 2 m lead wire, PNP |
10. Non-Return Valve
| Symbol | Description |
| Blank | No non-return valve |
| N | Non-return valve |
| ☛ The pump with air saving kit option does not require a non-return valve option. |
11. Sealing Material
| Symbol | Description |
| Blank | NBR sealing material |
| V | Viton sealing material |
| E | EPDM sealing material |
