MÁY CHIA CHÂN KHÔNG PM303X3 VMECA
PM303X3
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164
Máy bơm PM VMECA:
• Vô cùng nhỏ gọn, nhẹ, yên tĩnh và dễ lắp đặt
• Thời gian khởi động và xử lý nhanh
• Tương thích với Bộ tiết kiệm không khí (AS-KIT) để giảm thiểu đáng kể mức tiêu thụ năng lượng
• Độ bền đáng kinh ngạc với độ bền lâu và thân nhôm
• Hiệu suất tuyệt vời với hộp mực chân không VMECA tích hợp và im lặng
• Các cổng kết nối khác nhau có sẵn ở cả trên và bên
• Có thể dễ dàng thay thế Bơm cổ điển mà không gặp vấn đề gì; cùng chiều
Thông số kỹ thuật chung:
• Mức chân không tối đa -92 kPa
• Lưu lượng chân không mở 1.023 Nl / phút
• Áp suất thức ăn 2.2 ~ 4 bar (Tối đa 7 bar)
• Nhiệt độ -20 ~ 80oC
• Độ ồn 50 ~ 60 dB
• Trọng lượng - Bơm cơ bản 1,519 g
|
Bơm chân không cơ bản
| Một phần số | Sự miêu tả |
| PM303X3-A-34 | Bơm PML, 3 hộp mực 3 tầng, cổng chân không G3 / 4 ở bên |
| PM303X3-A-34-B1 | Bơm PML, 3 hộp mực 3 tầng, cổng chân không G3 / 4, khung 4 điểm |
| PM303X3-A-34-B2 | Bơm PML, 3 hộp mực 3 tầng, cổng chân không G3 / 4, khung 2 điểm |
| PM303X3-A-01 | Bơm PML, 3 hộp mực 3 tầng, cổng chân không G1 ở bên |
| PM303X3-A-01-B1 | Bơm PML, 3 hộp mực 3 giai đoạn, cổng chân không G1 ở bên, khung 4 điểm |
| PM303X3-A-01-B2 | Bơm PML, 3 hộp mực 3 giai đoạn, cổng chân không G1 ở bên, khung 2 điểm |
| PM303X3-B-34 | Bơm PML, 3 hộp mực 3 tầng, cổng chân không G3 / 4 ở trên & bên |
| PM303X3-B-34-B1 | Bơm PML, 3 hộp mực 3 giai đoạn, cổng chân không G3 / 4 trên đỉnh & mặt bên, khung 4 điểm |
| PM303X3-B-34-B2 | Bơm PML, 3 hộp mực 3 giai đoạn, cổng chân không G3 / 4 trên đỉnh & mặt bên, khung 2 điểm |
Van điều khiển không khí
| Một phần số | Sự miêu tả |
| VMS14-3-1 | Van 2/2 chiều, G1 / 4 Nữ, DC 24 V, loại DIN |
| VMS14-3-2 | Van 2/2 chiều, G1 / 4 Nữ, DC 24 V, loại DIN, Đèn |
| VMS14-3-3 | Van 2/2 chiều, G1 / 4 Nữ, DC 24 V, loại Conn, dây & đèn chì 30 cm |
| VMS14-2-1 | Van 2/2 chiều, G1 / 4 Nữ, DC 220 V, loại DIN |
| VMS14-2-2 | Van 2/2 chiều, G1 / 4 Nữ, DC 220 V, loại DIN, Đèn |
| VMS14-1-1 | Van 2/2 chiều, G1 / 4 Nữ, DC 110 V, loại DIN |
| VMS14-1-2 | Van 2/2 chiều, G1 / 4 Nữ, DC 110 V, loại DIN, Đèn |
| VMS14D-3-1 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, DC 24V, loại DIN |
| VMS14D-3-2 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, DC 24V, loại DIN, Đèn |
| VMS14D-2-1 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 220 V, loại DIN |
| VMS14D-2-2 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 220 V, loại DIN, Đèn |
| VMS14D-1-1 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 110 V, loại DIN |
| VMS14D-1-2 | Van đôi 2 chiều 2 chiều, G3 / 8 In, G1 / 4 Out, AC 110 V, loại DIN, Đèn |
Công tắc chân không
| Một phần số | Sự miêu tả |
| VP20V-01-F1-C | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, đầu nối M8-4-pin, NPN (S2) |
| VP20V-03-F1-C | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, đầu nối M8-4-pin, PNP (S2P) |
| VP20V-01-F1 | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, dây dẫn 2 m, NPN (SG2) |
| VP20V-03-F1 | Công tắc kỹ thuật số, Không có nguồn cung cấp tương tự, dây dẫn 2 m, PNP (SG2P) |
| VP20V-01-F1-A | Công tắc kỹ thuật số, cung cấp analog, dây dẫn 2 m, NPN (SG3) |
| VP20V-03-F1-A | Công tắc kỹ thuật số, cung cấp analog, dây dẫn 2 m, PNP (SG3P) |
Hộp chân không
| Một phần số | Sự miêu tả |
| VC303 | Hộp chân không Midi, 3 tầng |
| VC303-N | Hộp chân không Midi, 3 tầng, van một chiều Bơm với bộ tiết kiệm không khí |
Các bộ phận khác
| Một phần số | Sự miêu tả |
| VTS-34 | Bộ giảm thanh dòng chảy tự do, G3 / 4 |

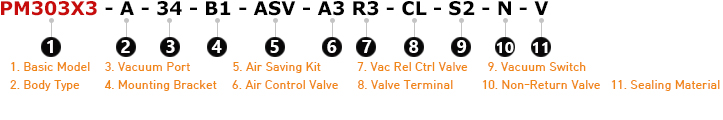

Cách chọn Model:
1. Basic Model
| Symbol | Description |
| PM303X3 | PM pump, 3-stage, 3-vacuum cartridge, Silencer |
2. Body Type
| Symbol | Description |
| A | Ported 1-vacuum port on side |
| B | Ported 2-vacuum port on side and top |
| ☛ Option “B” is available only with G3/4 vacuum port. |
3. Vacuum Port
| Symbol | Description |
| 34 | Vacuum port G3/4 |
| 01 | Vacuum port G1 |
4. Mounting Bracket
| Symbol | Description |
| Blank | No mounting bracket |
| B1 | 4-point support |
| B2 | 2-point support |
5. Air Saving Kit
| Symbol | Description |
| Blank | No air saving kit |
| ASV | Air saving kit integrated with air control valve |
| AS | Air saving kit without air control valve |
6. Air Control Valve
| Symbol | Description |
| Blank | No air control valve |
| A1 | Air control valve, AC 110V |
| A2 | Air control valve, AC 220V |
| A3 | Air control valve, DC 24V |
| D1 | Double solenoid, Air control valve, AC 110V |
| D2 | Double solenoid, Air control valve, AC 220V |
| D3 | Double solenoid, Air control valve, DC 24V |
| ☛ Double solenoid valve is available only with DN or DL valve terminal option. |
7. Vacuum Release Valve
| Symbol | Description |
| Blank | No vacuum release control valve |
| R1 | Vacuum release control valve, AC 110V |
| R2 | Vacuum release control valve, AC 220V |
| R3 | Vacuum release control valve, DC 24V |
8. Control Valve Terminal
| Symbol | Description |
| Blank | No air & vacuum release control valves |
| DN | Solenoid terminal, DIN type, No lead wire |
| DL | Solenoid terminal, DIN type, No lead wire, Lamp |
| CL | Solenoid terminal, Connector type, 30 cm lead wire |
| ☛ Option “CL” is available only with DC 24V. | |
| 2B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| 3B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| 4B | Solenoid terminal, DIN, 2-in-1 BUS cable |
| ☛ Option “2B” and “3B” are not available with a Double solenoid valve. | |
| ☛ Option “3B” and “4B” are available only with DC 24V and S2 or S2P vacuum switch. |
9. Vacuum Switch
| Symbol | Description |
| Blank | No vacuum switch |
| S2 | Digital switch, No analog supply, M8-4-pin, NPN |
| S2P | Digital switch, No analog supply, M8-4-pin, PNP |
| SG2 | Digital switch, No analog supply, 2 m lead wire, NPN |
| SG2P | Digital switch, No analog supply, 2 m lead wire, PNP |
| SG3 | Digital switch, Analog supply, 2 m lead wire, NPN |
| SG3P | Digital switch, Analog supply, 2 m lead wire, PNP |
10. Non-Return Valve
| Symbol | Description |
| Blank | No non-return valve |
| N | Non-return valve |
| ☛ The pump with air saving kit option does not require a non-return valve option. |
11. Sealing Material
| Symbol | Description |
| Blank | NBR sealing material |
| V | Viton sealing material |
| E | EPDM sealing material |
