BỘ KẸP CHÂN KHÔNG VMECA SERIES MC10-C

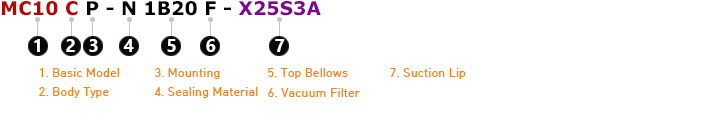

1. Mô hình cơ bản

Ký hiệu	Sự miêu tả
MC10	Kẹp ma thuật, sê-ri MC10, hộp mực Micro 2 tầng

2. Kiểu cơ thể

Ký hiệu	Sự miêu tả
C	Hộp chân không đơn w / Kiểm tra van



3. Kiểu lắp

Ký hiệu	Sự miêu tả
X	Không có khung gắn
M	Gắn trực tiếp
P	Gắn nhôm hồ sơ



4. Vật liệu niêm phong

Ký hiệu	Sự miêu tả
N	NBR
E	EPDM
V	Viton

5. Bellows hàng đầu

Ký hiệu	Sự miêu tả
1B20	Ống thổi trên 20 mm, 1 lần Chỉ với MC10
1B40	Ống thổi trên 40 mm, 1 lần Chỉ với MC10, MC20, MC25
2B20	Ống thổi trên 20 mm, gấp 2 lần ☛ Chỉ với MC10
2B40	Ống thổi trên 40 mm, gấp 2 lần ☛ Chỉ với MC10, MC20, MC25



6. Bộ lọc chân không

Ký hiệu	Sự miêu tả
X	Không có bộ lọc chân không
F	Bộ lọc chân không, 200 lưới



7. Hút môi

1) Hút môi loại X

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø20	Ø40
X25	Môi loại X, 25 mm	Ôi
X30	Môi loại X, 30 mm	Ôi
X45	Môi loại X, 45 mm		Ôi
X55	Môi loại X, 55 mm		Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen
PU	Polyurethane, Độ cứng 60 °	Cam mờ

3) Chặn
Ký hiệu	Sự miêu tả
Một	Một loại
B	Loại B
C	Loại C
D	Loại D



2) Môi hút chữ U

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø20	Ø40
U25	Môi chữ U, 25 mm	Ôi
U30	Môi chữ U, 30 mm	Ôi
U45	Môi chữ U, 45 mm		Ôi
U55	Kiểu chữ U, 55 mm		Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen
PU	Polyurethane, Độ cứng 60 °	Cam mờ

3) Chặn
Ký hiệu	Sự miêu tả
B	Loại B
C	Loại C
D	Loại D



3) Hút môi loại P

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø20	Ø40
P15	Môi loại P, 15 mm	Ôi
P17	Lip loại P, 17 mm	Ôi
P20	Môi loại P, 20 mm	Ôi
P27	Loại P, 27mm	Ôi
P32	Lip loại P, 32 mm	Ôi
P48	Môi loại P, 48 mm		Ôi
P60	Lip loại P, 60 mm		Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen

3) Chặn
Ký hiệu	Sự miêu tả
D	Loại D



4) Môi hút loại F

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø20	Ø40
F25	Môi loại F, 25 mm	Ôi
F30	Môi loại F, 30 mm	Ôi
F45	Môi loại F, 45 mm		Ôi
F55	Môi loại F, 55 mm		Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
PU	Polyurethane, Độ cứng 60 °	Cam mờ

3) Chặn
Ký hiệu	Sự miêu tả
B	Loại B
C	Loại C
D	Loại D



5) Môi hút kiểu DD (Đôi môi)

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø40
DD4030	Môi kiểu DD, Môi đôi, 30 mm & 41 mm	Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen

3) Chặn
Ký hiệu	Sự miêu tả
D	Loại D

6) Môi hút kiểu MBU

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø20
MBU17	Loại môi MBU, 17 mm	Ôi
MBU23	Loại môi MBU, 23 mm	Ôi
MBU27	Loại môi MBU, 27 mm	Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen

3) Chặn
Ký hiệu	Sự miêu tả
D	Loại D



7) Môi hút kiểu MD

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø20
MD22	Môi kiểu MD, 22 mm	Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen

3) Chặn
Ký hiệu	Sự miêu tả
D	Loại D



8) Hút môi loại S  (Bọt xốp)

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø20	Ø40
S30	Môi chữ S, 30 mm	Ôi
S50	Môi chữ S, 50 mm		Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
E	EPDM, Độ cứng 15 °	Đen

3) Chặn
Ký hiệu	Sự miêu tả
F	Kiểu F



9) Môi hút kiểu MU

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø40
MU45	Loại môi MU, 45 mm	Ôi
MU55	Loại môi MU, 55 mm	Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen

3) Chặn
Ký hiệu	Sự miêu tả
G	Kiểu G



10) Môi hút kiểu MF

1) Kích thước môi		Kích thước ống thổi
Ký hiệu	Sự miêu tả	Ø40
MF45	Môi kiểu MF, 45 mm	Ôi
MF55	Loại môi MF, 55 mm	Ôi

2) Chất liệu môi
Ký hiệu	Sự miêu tả	Màu
N6	NBR (Nitrile), Độ cứng 60 °	Màu xanh da trời
S3	Silicone, độ cứng 30 °	Màu trắng mờ
S5	Silicone, độ cứng 50 °	Màu đỏ
W3	Silicone trắng, độ cứng 30 °	Màu trắng mờ
W5	Silicone trắng, độ cứng 50 °	Màu trắng mờ
W3 (FDA)	Silicone trắng, độ cứng 30 ° (FDA)	Màu trắng mờ
W5 (FDA)	Silicone trắng, độ cứng 50 ° (FDA)	Màu trắng mờ
U6	Urethane, Độ cứng 60 °	Màu xám đen

3) Chặn
Ký hiệu	Sự miêu tả
G	Kiểu G
