ĐẦU NỐI VMECA SERIES L5
L5 - VMECA
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
Đầu nối chân không M5
Hành trình: 5 ~ 20 mm
Vật chất: AL, SS, BS
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164
Bộ bù mức VMECA được sử dụng để bù cho sự khác biệt về chiều cao trên bề mặt vật liệu được nâng lên. Ưu điểm là vị trí lấy hàng đáng tin cậy hơn và ít chính xác hơn khi xử lý một sản phẩm có thể không phù hợp với hình dạng, kích thước và vị trí của nó. Bộ bù mức cũng cung cấp mức độ hấp thụ sốc nếu điều này được yêu cầu. Bộ bù mức có các cấu hình với các kích thước khác nhau của lò xo và hành trình.
• Nhận đáng tin cậy và chính xác cho bề mặt không bằng phẳng của vật thể
• Cấu hình với các kích cỡ khác nhau của lò xo và hành trình
Thông số kỹ thuật chung
| Part Number | Stroke | Weight | Material | Available VMECA Cups |

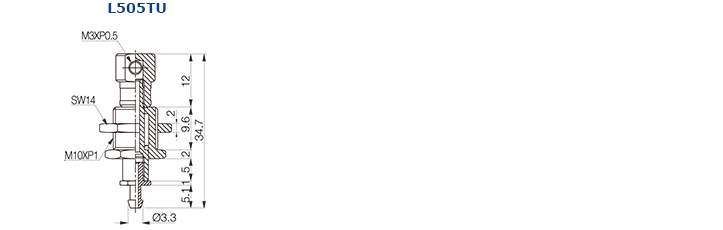

| L505TU | 5mm | 13.3g | AL, BS, SS | VB5,VB8,VU4,VU6,VU8 |
| L506TX | 6mm | 12g | AL, BS, SS | VB6X, VU1.5X, VU2X, VU4X |
| L506TS | 6mm | 12g | AL, BS, SS | VU15, VF15, VB10, VB12, VB15 |
| L506TU | 6mm | 11g | AL, BS, SS | VU4, VU6, VU8, VB5, VB8 |
| L506TM | 6mm | 11g | AL, BS, SS | VU2, VU3 |
| L506TX-SS | 6mm | 12.5g | Stainless Steel | VB6X, VU1.5X, VU2X, VU4X |
| L506TS-SS | 6mm | 12.5g | Stainless Steel | VU10, VU15, VF15, VB10, VB12, VB15 |
| L506TU-SS | 6mm | 11.5g | Stainless Steel | VU4, VU6, VU8, VB5, VB8 |
| L506TM-SS | 6mm | 11.5g | Stainless Steel | VU2, VU3 |
| L507T | 7mm | 17g | AL, BS, SS | M4 Female Suction Cups |
| L508W | 8mm | 5.1g | AL, BS, SS | M5 Male Suction Cups |
| L508FW | 8mm | 15.3g | AL, BS, SS | M4 Female Suction Cups |
| L510 | 10mm | 33g | AL, BS, SS | M5 Male Suction Cups |
| L510T | 10mm | 30g | AL, BS, SS | M5 Male Suction Cups |
| L510LTX | 10mm | 20g | AL, BS, SS | VB6X, VU1.5X, VU2X, VU4X |
| L510LTS | 10mm | 20g | AL, BS, SS | VU10, VU15, VF15, VB10, VB12, VB15 |
| L510LTU | 10mm | 19.2g | AL, BS, SS | VU4, VU6, VU8, VB5, VB8 |
| L510LTM | 10mm | 19g | AL, BS, SS | VU2, VU3 |
| L510C | 10mm | 37g | AL, BS, SS | M5 Female Suction Cups |
| L510TL | 10mm | 35.6g | AL, BS, SS | M5 Female Suction Cups |
| L510LTX-SS | 10mm | 20.3g | Stainless Steel | VB6X, VU1.5X, VU2X, VU4X |
| L510LTS-SS | 10mm | 17.7g | Stainless Steel | VU10, VU15, VF15, VB10, VB12, VB15 |
| L510LTU-SS | 10mm | 17g | Stainless Steel | VU4, VU6, VU8, VB5, VB8 |
| L510LTM-SS | 10mm | 19.8g | Stainless Steel | VU2, VU3 |
| L515T | 15mm | 20g | AL, BS, SS | M5 Female Suction Cups |
| L515T-M4F | 15mm | 26g | AL, BS, SS | M4 Female Suction Cups |
| L520 | 20mm | 36g | AL, BS, SS | M5 Male Suction Cups |
| L520T | 20mm | 33g | AL, BS, SS | M5 Male Suction Cups |
| L520TF | 20mm | 20g | AL, BS, SS | M5 Female Suction Cups |
Kích thước
| Unit: mm |

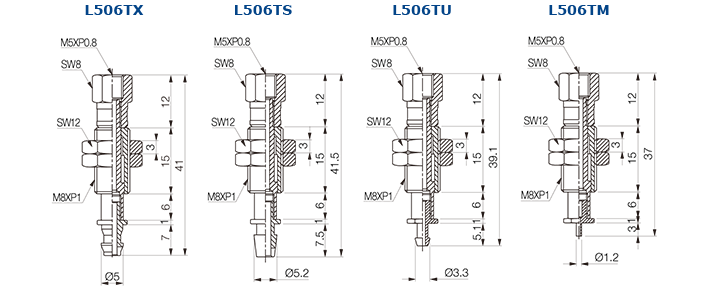

| L506 series: Stroke-6mm |
| Unit: mm |

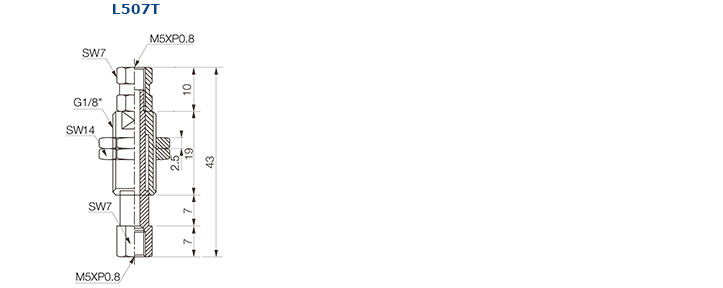

| L507T: Stroke-7mm |
| Unit: mm |

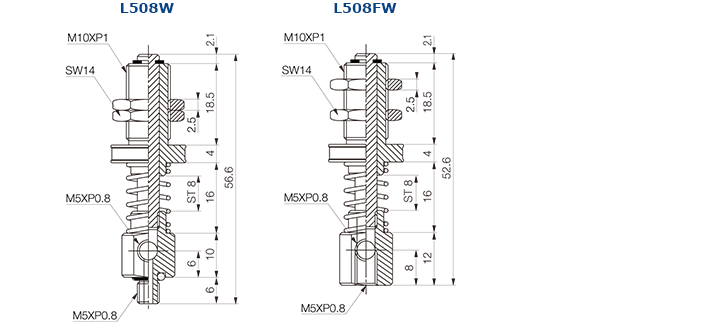

| L508 series: Stroke-8mm |
| Unit: mm |

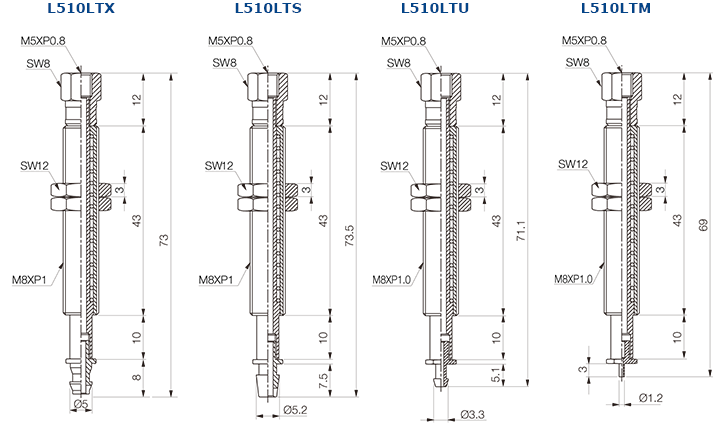

| L510 series: Stroke-10mm |
| Unit: mm |
| L510 series: Stroke-10mm |
| Unit: mm |
| L510 series: Stroke-10mm |
| Unit: mm |
| L515 series: Stroke-15mm |
| Unit: mm |

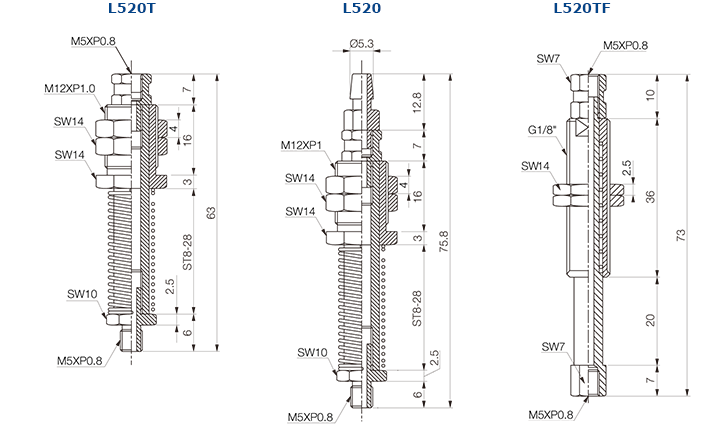

| L520 series: Stroke-20mm |
| Unit: mm |
Vacuum Cartridge
| Part Number | Description |
| L505TU | Level compen, 5mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L506TX | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L506TS | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L506TU | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L506TM | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L506TX-SS | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L506TS-SS | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L506TU-SS | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L506TM-SS | Level compen, 6mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L507T | Level compen, 7mm ST, M5 male, M5 female, Top-ported, Int. spring |
| L508W | Level compen, 8mm ST, M5 male, M5 female, Side-ported, Ext. spring |
| L508FW | Level compen, 8mm ST, M5 female, M5 female, Side-ported, Ext. spring |
| L510 | Level compen, 10mm ST, M5 male, Barb-style fitting, Top-ported, Ext. spring |
| L510T | Level compen, 10mm ST, M5 male, M5 female, Top-ported, Ext. spring |
| L510LTX | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L510LTS | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L510LTU | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L510LTM | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring |
| L510C | Level compen, 10mm ST, M5 female, Barb-style fitting, Top-ported, Ext. spring |
| L510TL | Level compen, 10mm ST, M5 female, M5 female, Top-ported, Int. spring |
| L510STX | Level compen, 10mm ST, M5 female, Barb-style fitting, Top-ported, Int. spring |
| L510LTX-SS | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L510LTS-SS | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L510LTU-SS | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L510LTM-SS | Level compen, 10mm ST, Barb-style fitting, M5 female, Top-ported, Int. spring, Stainless steel |
| L515T | Level compen, 15mm ST, M5 Femle, M5 female, Top-ported, Int. spring |
| L515T-M4F | Level compen, 15mm ST, M4 Female, M5 female, Top-ported, Int. spring |
| L520 | Level compen, 20mm ST, M5 male, Barb-style fitting, Top-ported, Ext. spring |
| L520T | Level compen, 20mm ST, M5 male, M5 female, Top-ported, Ext. spring |
| L520TF | Level compen, 20mm ST, M5 male, M5 female, Top-ported, Int. spring |
