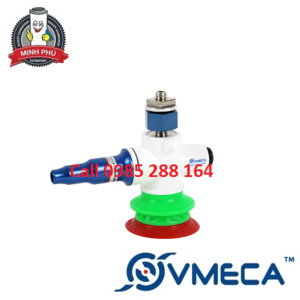

BỘ KẸP CHÂN KHÔNG VMECA SERIES MC23-A
MC23-A
VMECA - KOREA
Theo tiêu chuẩn nhà sản xuất
Mức chân không tối đa: -91 kPa
Lưu lượng chân không mở: 85 Nl / phút
Tiêu thụ không khí: 32 Nl / phút @ 4 bar
0985.288.164
HOTLINE TƯ VẤN : 0985.288.164

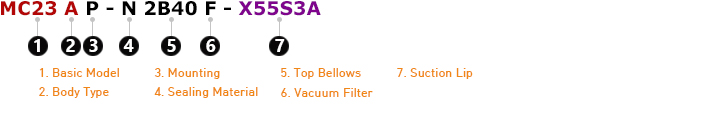

► SƠ ĐỒ CHỌN MÃ KẸP CHÂN KHÔNG VMECA SERIES MC23-A:
1. Mô hình cơ bản
| Ký hiệu | Sự miêu tả |
| MC23 | Kẹp ma thuật, sê-ri MC23, hộp mực mini 3 tầng |
2. Kiểu cơ thể
| Ký hiệu | Sự miêu tả |
| Một | Hộp chân không đơn |
3. Kiểu lắp
| Ký hiệu | Sự miêu tả |
| X | Không có khung gắn |
| M | Gắn trực tiếp |
| P | Gắn nhôm hồ sơ |
4. Vật liệu niêm phong
| Ký hiệu | Sự miêu tả |
| N | NBR |
| E | EPDM |
| V | Viton |
5. Bellows hàng đầu
| Ký hiệu | Sự miêu tả |
| 1B40 | Ống thổi trên 40 mm, 1 lần Chỉ với MC10, MC20, MC25 |
| 1B60 | Ống thổi trên 60 mm, 1 lần Chỉ với MC20, MC25 |
| 2B40 | Ống thổi trên 40 mm, gấp 2 lần ☛ Chỉ với MC10, MC20, MC25 |
| 2B60 | Ống thổi trên 60 mm, gấp 2 lần ☛ Chỉ với MC20, MC25 |
6. Bộ lọc chân không
| Ký hiệu | Sự miêu tả |
| X | Không có bộ lọc chân không |
| F | Bộ lọc chân không, 200 lưới |
7. Hút môi
1) Hút môi loại X
| 1) Kích thước môi | Kích thước ống thổi | ||
| Ký hiệu | Sự miêu tả | Ø40 | Ø60 |
| X45 | Môi loại X, 45 mm | Ôi | |
| X55 | Môi loại X, 55 mm | Ôi | |
| X65 | Môi loại X, 65 mm | Ôi | |
| X75 | Môi loại X, 75 mm | Ôi | |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| N6 | NBR (Nitrile), Độ cứng 60 ° | Màu xanh da trời |
| S3 | Silicone, độ cứng 30 ° | Màu trắng mờ |
| S5 | Silicone, Độ cứng 50 ° | Màu đỏ |
| W3 | Silicone trắng, độ cứng 30 ° | Màu trắng mờ |
| W5 | Silicone trắng, độ cứng 50 ° | Màu trắng mờ |
| W3 (FDA) | Silicone trắng, độ cứng 30 ° (FDA) | Màu trắng mờ |
| W5 (FDA) | Silicone trắng, độ cứng 50 ° (FDA) | Màu trắng mờ |
| U6 | Urethane, Độ cứng 60 ° | Màu xám đen |
| PU | Polyurethane, Độ cứng 60 ° | Cam mờ |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| Một | Một loại |
| B | Loại B |
| C | Loại C |
| D | Loại D |
2) Môi hút chữ U
| 1) Kích thước môi | Kích thước ống thổi | ||
| Ký hiệu | Sự miêu tả | Ø40 | Ø60 |
| U45 | Môi chữ U, 45 mm | Ôi | |
| U55 | Kiểu chữ U, 55 mm | Ôi | |
| U65 | Kiểu chữ U, 65 mm | Ôi | |
| U75 | Môi chữ U, 75 mm | Ôi | |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| N6 | NBR (Nitrile), Độ cứng 60 ° | Màu xanh da trời |
| S3 | Silicone, độ cứng 30 ° | Màu trắng mờ |
| S5 | Silicone, Độ cứng 50 ° | Màu đỏ |
| W3 | Silicone trắng, độ cứng 30 ° | Màu trắng mờ |
| W5 | Silicone trắng, độ cứng 50 ° | Màu trắng mờ |
| W3 (FDA) | Silicone trắng, độ cứng 30 ° (FDA) | Màu trắng mờ |
| W5 (FDA) | Silicone trắng, độ cứng 50 ° (FDA) | Màu trắng mờ |
| U6 | Urethane, Độ cứng 60 ° | Màu xám đen |
| PU | Polyurethane, Độ cứng 60 ° | Cam mờ |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| B | Loại B |
| C | Loại C |
| D | Loại D |
3) Hút môi loại P
| 1) Kích thước môi | Kích thước ống thổi | ||
| Ký hiệu | Sự miêu tả | Ø40 | Ø60 |
| P48 | Môi loại P, 48 mm | Ôi | |
| P60 | Môi loại P, 60 mm | Ôi | |
| P72 | Môi loại P, 72 mm | Ôi | |
| P85 | Lip loại P, 85 mm | Ôi | |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| N6 | NBR (Nitrile), Độ cứng 60 ° | Màu xanh da trời |
| S3 | Silicone, độ cứng 30 ° | Màu trắng mờ |
| S5 | Silicone, Độ cứng 50 ° | Màu đỏ |
| W3 | Silicone trắng, độ cứng 30 ° | Màu trắng mờ |
| W5 | Silicone trắng, độ cứng 50 ° | Màu trắng mờ |
| W3 (FDA) | Silicone trắng, độ cứng 30 ° (FDA) | Màu trắng mờ |
| W5 (FDA) | Silicone trắng, độ cứng 50 ° (FDA) | Màu trắng mờ |
| U6 | Urethane, Độ cứng 60 ° | Màu xám đen |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| D | Loại D |
4) Môi hút loại F
| 1) Kích thước môi | Kích thước ống thổi | |
| Ký hiệu | Sự miêu tả | Ø40 |
| F45 | Môi loại F, 45 mm | Ôi |
| F55 | Môi loại F, 55 mm | Ôi |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| PU | Polyurethane, Độ cứng 60 ° | Cam mờ |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| B | Loại B |
| C | Loại C |
| D | Loại D |
5) Môi hút kiểu DD (Đôi môi)
| 1) Kích thước môi | Kích thước ống thổi | |
| Ký hiệu | Sự miêu tả | Ø40 |
| DD4030 | Môi kiểu DD, Môi đôi, 30 mm & 41 mm | Ôi |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| N6 | NBR (Nitrile), Độ cứng 60 ° | Màu xanh da trời |
| S3 | Silicone, độ cứng 30 ° | Màu trắng mờ |
| S5 | Silicone, Độ cứng 50 ° | Màu đỏ |
| W3 | Silicone trắng, độ cứng 30 ° | Màu trắng mờ |
| W5 | Silicone trắng, độ cứng 50 ° | Màu trắng mờ |
| W3 (FDA) | Silicone trắng, độ cứng 30 ° (FDA) | Màu trắng mờ |
| W5 (FDA) | Silicone trắng, độ cứng 50 ° (FDA) | Màu trắng mờ |
| U6 | Urethane, Độ cứng 60 ° | Màu xám đen |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| D | Loại D |
6) S-type Hút môi (Bọt xốp)
| 1) Kích thước môi | Kích thước ống thổi | ||
| Ký hiệu | Sự miêu tả | Ø40 | Ø60 |
| S50 | Môi chữ S, 50 mm | Ôi | |
| S60 | Môi chữ S, 60 mm | Ôi | |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| E | EPDM, Độ cứng 15 ° | Đen |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| F | Kiểu F |
7) Môi hút kiểu MU
| 1) Kích thước môi | Kích thước ống thổi | ||
| Ký hiệu | Sự miêu tả | Ø40 | Ø60 |
| MU45 | Loại môi MU, 45 mm | Ôi | |
| MU55 | Loại môi MU, 55 mm | Ôi | |
| MU65 | Loại môi MU, 65 mm | Ôi | |
| MU75 | Loại môi MU, 75 mm | Ôi | |
| MU80 | Loại môi MU, 80 mm | Ôi | |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| N6 | NBR (Nitrile), Độ cứng 60 ° | Màu xanh da trời |
| S3 | Silicone, độ cứng 30 ° | Màu trắng mờ |
| S5 | Silicone, Độ cứng 50 ° | Màu đỏ |
| W3 | Silicone trắng, độ cứng 30 ° | Màu trắng mờ |
| W5 | Silicone trắng, độ cứng 50 ° | Màu trắng mờ |
| W3 (FDA) | Silicone trắng, độ cứng 30 ° (FDA) | Màu trắng mờ |
| W5 (FDA) | Silicone trắng, độ cứng 50 ° (FDA) | Màu trắng mờ |
| U6 | Urethane, Độ cứng 60 ° | Màu xám đen |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| G | Kiểu G |
8) Môi hút kiểu MF
| 1) Kích thước môi | Kích thước ống thổi | ||
| Ký hiệu | Sự miêu tả | Ø40 | Ø60 |
| MF45 | Môi kiểu MF, 45 mm | Ôi | |
| MF55 | Loại môi MF, 55 mm | Ôi | |
| MF65 | Loại môi MF, 65 mm | Ôi | |
| MF75 | Loại môi MF, 75 mm | Ôi | |
| MF80 | Loại môi MF, 80 mm | Ôi | |
| 2) Chất liệu môi | ||
| Ký hiệu | Sự miêu tả | Màu |
| N6 | NBR (Nitrile), Độ cứng 60 ° | Màu xanh da trời |
| S3 | Silicone, độ cứng 30 ° | Màu trắng mờ |
| S5 | Silicone, Độ cứng 50 ° | Màu đỏ |
| W3 | Silicone trắng, độ cứng 30 ° | Màu trắng mờ |
| W5 | Silicone trắng, độ cứng 50 ° | Màu trắng mờ |
| W3 (FDA) | Silicone trắng, độ cứng 30 ° (FDA) | Màu trắng mờ |
| W5 (FDA) | Silicone trắng, độ cứng 50 ° (FDA) | Màu trắng mờ |
| U6 | Urethane, Độ cứng 60 ° | Màu xám đen |
| 3) Chặn | |
| Ký hiệu | Sự miêu tả |
| G | Kiểu G |
